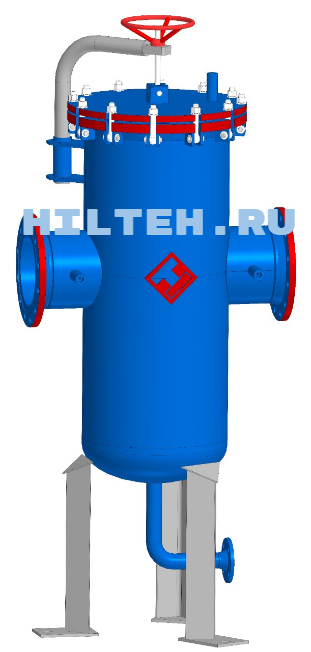

Фильтр СДЖ

Основные параметры:

Фильтр сетчатый дренажный СДЖ: DN 80–1200, PN 1,6–63 Мпа

Исполнение фланцев:

• PN ≤ 16 – исполнение B;

• PN 25, 40 – исполнение E;

• PN ≥ 63 – исполнение J.

По заказу Заказника исполнение фланцев может быть любым

Температура рабочей среды:

• до +425 (неагрессивная среда),

• до +350 (агрессивная среда),

• до +200 (особо агрессивные среды)

Фильтры сетчатые дренажные жидкостные (СДЖ): предназначены для очистки перекачиваемой нефти и других жидких продуктов от механических примесей, посторонних предметов, глины, парафино-смолистых отложений и окалины, устанавливаемые на трубопроводах НПС магистральных нефтепроводов и технологических установках нефтеперерабатывающей, нефтехимической, нефтяной и газовой отраслях. Стандартные фильтры СДЖ изготавливаются следующих диаметров Ду, мм: 50, 80, 100, 150, 200, 250, 300, 400, 500, 600, 700. Рабочее давление Ру, МПа: 1,6; 2,5; 4,0; 6,3. Размер твердых частиц механических примесей в жидкости должен быть не более 200 мкм.

Направление подачи среды в клапане предохранительном: по стрелке на корпусе.

Рабочее положение клапана предохранительного: вертикальное

Климатическое исполнение: изготавливаются в климатических исполнениях: У, У5, ХЛ, УХЛ.

Материал корпуса: 20, 09г2с, 12х18н10т, 20гл, 12х18н9тл,

Тип присоединения к трубопроводу: фланцевое, сварное,

Сейсмичность: для районов эксплуатации клапанов по 12-балльной шкале сейсмической интенсивности MSK-64 по ГОСТ 30546.1: до 6 баллов, свыше 6 до 9 баллов, свыше 9 до 10 баллов

Гарантии: гарантийный срок хранения без переконсервации — 36 месяцев; гарантийный срок эксплуатации 24 месяца со дня ввода кранов в эксплуатацию, но не более 36 месяцев с момента отгрузки с предприятия-изготовителя.
